太阳能驱动界面蒸发技术（SIE, solar-driven interfacial evaporation），凭借其高效利用太阳能生产淡水的特性，被视为缓解淡水短缺最有前景的技术之一。此外，太阳能蒸发器在处理浓盐废水方面具有独特优势，其蒸发过程仅产生盐晶体这一副产品，从而实现了零液体排放。但是，盐分在蒸发器的积累会阻碍光的吸收，并影响蒸汽逸散，最终导致蒸发器的蒸发性能下降甚至失效。
此前为了缓解这一问题，一些研究者提出“盐循环”策略。即为溶液设计一条循环回流通路，让盐离子回流到盐水中，从而防止盐在蒸发表面结晶，借此实现连续、稳定的蒸发。然而，这一方法会导致溶液盐度上升，盐结晶问题也依旧不可避免。
另一种解决方案是“盐析”策略。即针对结构加以调控，让盐优先在非蒸发区域实现定向结晶，从而降低盐结晶对于蒸发性能的影响，借此实现盐和淡水的同时收集。
不过，“盐析”策略在实际应用中仍面临一些严峻的挑战。
首先，一维盐水输运限制了吸收能力，显著降低了整体蒸发速率。其次，盐结晶策略需要定期去除盐晶体，盐晶体由于附着力强，很难从蒸发器表面自动脱落。如果沉积的盐不及时去除，必然会降低蒸发性能。此外，许多高效的太阳能蒸发器需要危险或耗时的制备过程，比如高压、低真空或高温热处理等。
因此，通过简单的制备工艺，开发一种耐用的太阳能蒸发器，实现长期、高效、稳定的水蒸发和盐收集，以用于零液体排放脱盐是一项尚未实现的科学目标。
基于以上挑战，山东第一医科大学团队课题组制备了一种三维梯度石墨烯螺旋气凝胶蒸发器，该蒸发器能够实现高效太阳能蒸发高浓度盐水，达到零液体排放的效果。
为了满足太阳能蒸发器在高效太阳能吸收、能量充分利用、出色耐盐性以及长期稳定性等方面的严苛要求，课题设计主要聚焦于以下四个关键点：
注重结构设计与化学稳定性强化
蒸发器需要具有坚固的网络结构和化学稳定性，对实现长期、高效、稳定的太阳能脱盐具有至关重要的作用。因此，他们选用低成本、超亲水性、高孔隙率、以及高回弹性的三聚氰胺泡沫来作为太阳能蒸发器的支撑骨架。
随后，他们研究了以三聚氰胺泡沫为骨架的石墨烯气凝胶在多种模式下的力学性能，包括压缩、弯曲和拉伸，以全面评估其机械性能。
为了进一步验证其在实际应用条件下的坚固性和耐久性，该课题组进行了多种极端条件下的测试。
具体而言，他们将样品在空气和水中反复弯折 20 次，并浸泡在酸性、碱性溶液中，以及置于高温环境和超声波搅拌等恶劣环境中。
经过这些严苛的测试后，他们发现样品的外观及微观结构没有明显的变化，这充分证明了其出色的耐久性和结构稳定性。
注重制造工艺的简化与经济性提升

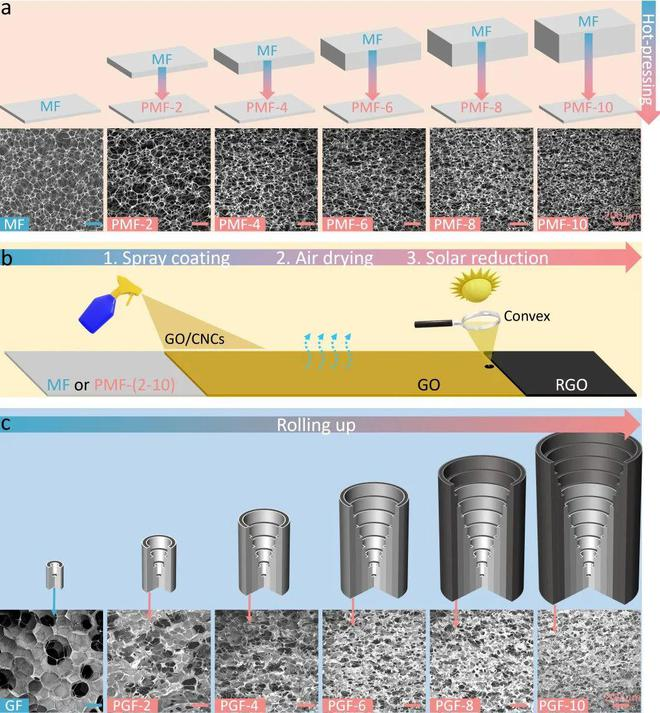

为了实现蒸发器制造工艺的简单性和经济性，避免使用昂贵的设备，他们设计了以下制备步骤：
第一步，热压
利用热压技术，该课题组将不同厚度的三聚氰胺泡沫进行压缩，得到厚度为 1mm 的预压三聚氰胺薄膜。
在此过程中，随着样品原始厚度与最终压缩厚度比例的增加，预压三聚氰胺薄膜的孔径实现从 150μm 到 20μm 的精细调控，形成独特的三维梯度网络结构。
第二步，表面喷涂
利用喷壶将氧化石墨烯悬浮液均匀地喷涂在预压三聚氰胺薄膜表面。实现了氧化石墨烯在薄膜中的均匀分布，为后续的太阳光还原奠定了基础。
第三步，常压干燥
喷涂完成后，他们将薄膜直接置于空气中进行自然风干。这一步骤避免了冷冻干燥、超临界干燥和溶剂置换等复杂且耗时、耗能的制备过程。
第四步，太阳光还原
即巧妙利用放大镜聚焦太阳光对样品进行照射。在紫外线的作用下，样品表面颜色由棕褐色迅速变为黑色，标志着氧化石墨烯成功还原为还原氧化石墨烯。
这种太阳光还原的方法不仅操作简单、绿色环保，而且无需使用化学还原剂或进行高温热还原过程，显著降低了生产成本和环境污染。
注重太阳能的高效吸收与能量损失的最小化
太阳能蒸发器不仅要吸收和转换大范围的太阳能为热能，而且还要尽量减少漫反射和热辐射造成的能量损失，并从环境中捕获额外的能量。太阳界面蒸发过程，受到三种能量通量的控制：太阳能输入、蒸发能输出以及向环境散失的能量。
遗憾的是，传统的二维太阳能蒸发器因与周围环境的热交换而面临能量耗散问题，使得其难以实现理想的 100% 太阳能-蒸汽转换效率。相比之下，三维太阳能蒸发器能够打破太阳能-蒸汽转换效率的理论极限。

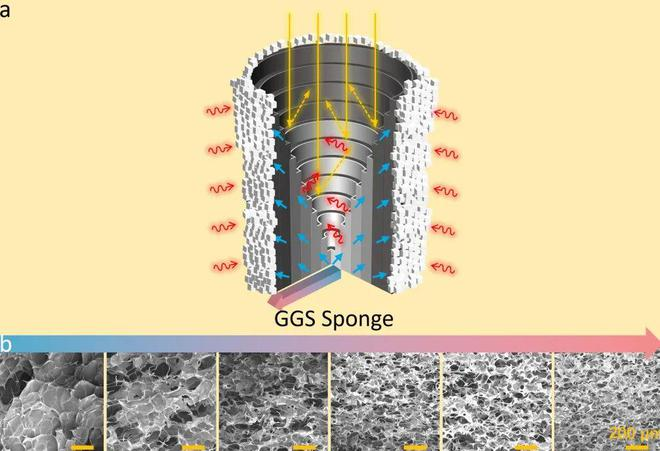

而为了减少三维样品上表面由于漫反射和热辐射造成能量损失，该团队设计了三维螺旋凹型结构的石墨烯气凝胶。
这种结构不仅具有更高的吸光度和更低的反射率，而且其侧壁能够吸收环境热量和底部漫反射的热量，从而能够实现能量的有效回收。
注重耐盐性能优化与盐结晶管理
即通过设计独特的输送通道，促进盐水的径向输送，进而导致盐的定向结晶。这一设计不仅有效防止盐在蒸发器表面的沉积和堵塞，同时也实现了盐的有效收集和利用，从而显著提升脱盐过程的效率和可持续性。
具体而言，他们基于预压三聚氰胺多孔薄膜，设计并制备了三维梯度石墨烯网络结构。这种内稀外密的梯度石墨烯网络，可以形成径向毛细力差，促使盐水沿径向输送。随着蒸汽的持续产生，盐水的径向流动增强了外表面区域的盐水浓度，导致盐在外表面而非内表面发生定向结晶。这一设计确保了蒸发器内表面维持足够的蒸发面积，从而实现高效稳定的太阳能蒸发。
值得一提的是，该蒸发器利用其整个外表面进行盐结晶，使得结晶面积远大于其他定向结晶蒸发器。
盐结晶主要由松散堆积的盐晶体构成，这些晶体具有丰富的孔隙，有利于盐水的输送和蒸汽的释放。
此外，由于蒸发冷却效应，盐层表面温度低于环境温度。这一特性使得蒸发器能够从环境中吸收更多的能量，进一步提升了蒸发性能。
文章来源：DeepTech深科技
该课题组：山东第一医科大学团队课题组
文章援引自：https://www.163.com/dy/article/J1RENDEH05119734.html
关于奥特莱三聚氰胺泡沫的更多信息，请联系我们：sales@xnanom.com 或致电联系我们： +86-28-8411-1861.
部分图片和文字转载自互联网，版权归原作者所有。如有侵权，请联系我们删除。
